Separador de gotas

Separador de gotas para torres de refrigeración

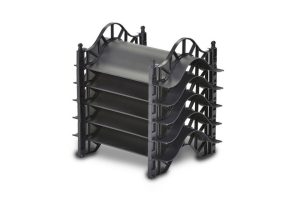

El separador de gotas de alta eficacia, está formado por láminas de PVC o PP. Se sitúa por encima del sistema de distribución y los rellenos de la torre de enfriamiento, y minimiza las pérdidas de agua por arrastre. Es un elemento clave en la prevención y control de la bacteria de la legionela en las torres de refrigeración y condensadores evaporativos.Desde el 2 de enero de 2023 la referencia legal en cuanto a control de legionela es el RD 487/2022 de 21 de junio, por el que se establecen los requisitos sanitarios para la prevención y el control de misma. Queda derogado, por tanto, el anterior marco normativo: RD 865/2003 y la Norma UNE 100030:2017 IN.Es importante señalar que el nuevo decreto establece la obligatoriedad de certificar una pérdida por arrastre inferior al 0,002 % del total del caudal circulante para los separadores de gotas en torres de refrigeración y condensadores evaporativos. Sin embargo, establece un periodo transitorio de 2 años para adecuar las instalaciones de refrigeración evaporativa a las nuevas exigencias normativas.El separador de gotas se ha diseñado para capturar gotas de agua y minimizar la pérdida de agua por arrastre en una torre de refrigeración. El funcionamiento de este dispositivo se basa en dos efectos simultáneos sobre la corriente de aire caliente y húmedo ascendente:

Por un lado, provoca una pérdida de carga adicional que reduce la velocidad del aire al paso por el separador haciendo que las gotas queden retenidas en él. Además, su forma favorece que las gotas en suspensión choquen con la superficie del separador quedando adheridas a sus paredes.
Por otro lado, genera un efecto de «coalescencia». Este efecto consiste en la unión de pequeñas gotas que son difícilmente separables, en una gota de mayor tamaño que puede ser más fácilmente separable de la corriente de aire. Un buen ejemplo son las gotas de mercurio que se ensamblan tan pronto se tocan entre sí.

Estos dos principios son en los que se basa un dispositivo de separador de gotas en una torre de refrigeración u otros equipos como condensadores evaporativos. Gracias a la disminución de la velocidad de la corriente de aire y a la propiedad coalescente del agua este sistema aerodinámico captura gotas que se funden y unen con otras formando una gota mayor.

¿Para qué?

Para que esa gota mayor tenga el tamaño suficiente para que no pueda ser arrastrada al exterior de la torre de enfriamiento en la corriente de aire, como ocurre con las gotas más pequeñas, y quede retenida en su interior precipitándose al interior de la torre.

¿Con qué propósito?

Minimizar el riesgo de transmisión de la bacteria de la legionela que potencialmente podría portar esa gota de agua.En este sentido, el separador de gotas es un sistema de defensa de la torre de refrigeración, frente a la posibilidad de propagación de la legionelosis.
